Corestein Raspberry Pi Pico ベースセット (本体+ケースD+20ピン+3ピン+ケーブル)
国内正規品・英国製本体・RP2040搭載・3枚板スタンドオフ固定式ケース+20ピン×2+3ピン×1+USBケーブル(1m)同梱・Cortex-M0+・SRAM264KB・フラッシュ2MB・GPIO26本・ピンヘッダー未実装・情報カード付
セット内容
- Raspberry Pi Pico 本体(1個): 英国製・国内正規代理店品
- 透明アクリルケース(3枚板・コーナースタンドオフ固定式)(1個): Pico / Pico 2向け(COR-RPI-PTS-35)
- 20ピンヘッダー×2本: 2.54mmピッチ・20ピン シングルロー(COR-RPI-PTS-2)(未実装)
- 3ピンヘッダー×1本: 2.54mmピッチ・3ピン シングルロー(COR-RPI-PTS-2)(未実装)
- 固定ネジ(10本)・スペーサー(5個)・樹脂パーツ(2個): ケース用(COR-RPI-PTS-35)
- 精密ドライバー(1本): ケース組み立て用
- USBケーブル(1本): 1m、USB-A / micro-B、充電・通信対応(COR-RPI-PTS-6)
- 情報カード（QRコード）×1
※ピンヘッダーは基板に未実装であり、使用にはお客様ご自身にてはんだ付けが必要です。
※ケース表面には保護フィルムが貼られており、この保護フィルムにより半透明に見えています(剥がすと透明なアクリルケースになります)。剥がす際は、100円ショップで販売されているシールはがし液を、保護フィルムの端の方に少量塗ると剥がしやすくなります。
商品ギャラリー
Raspberry Pi Picoの接続に対応したUSB-A / micro-Bケーブルを同梱しています。届いてすぐにPCと接続し、電源供給・データ通信(MicroPythonファームウェア書き込み等)を開始できます。
- ケーブル長: 1m
- カラー: 白色
- コネクタ: USB-A(PC側) / Micro USB(Pico側)
- 型番: COR-RPI-PTS-6(COR-PICO2W-SET011の黒色ケーブルCABLE-DAISO-BLACKとは別部材です)
透明アクリルケースの構造

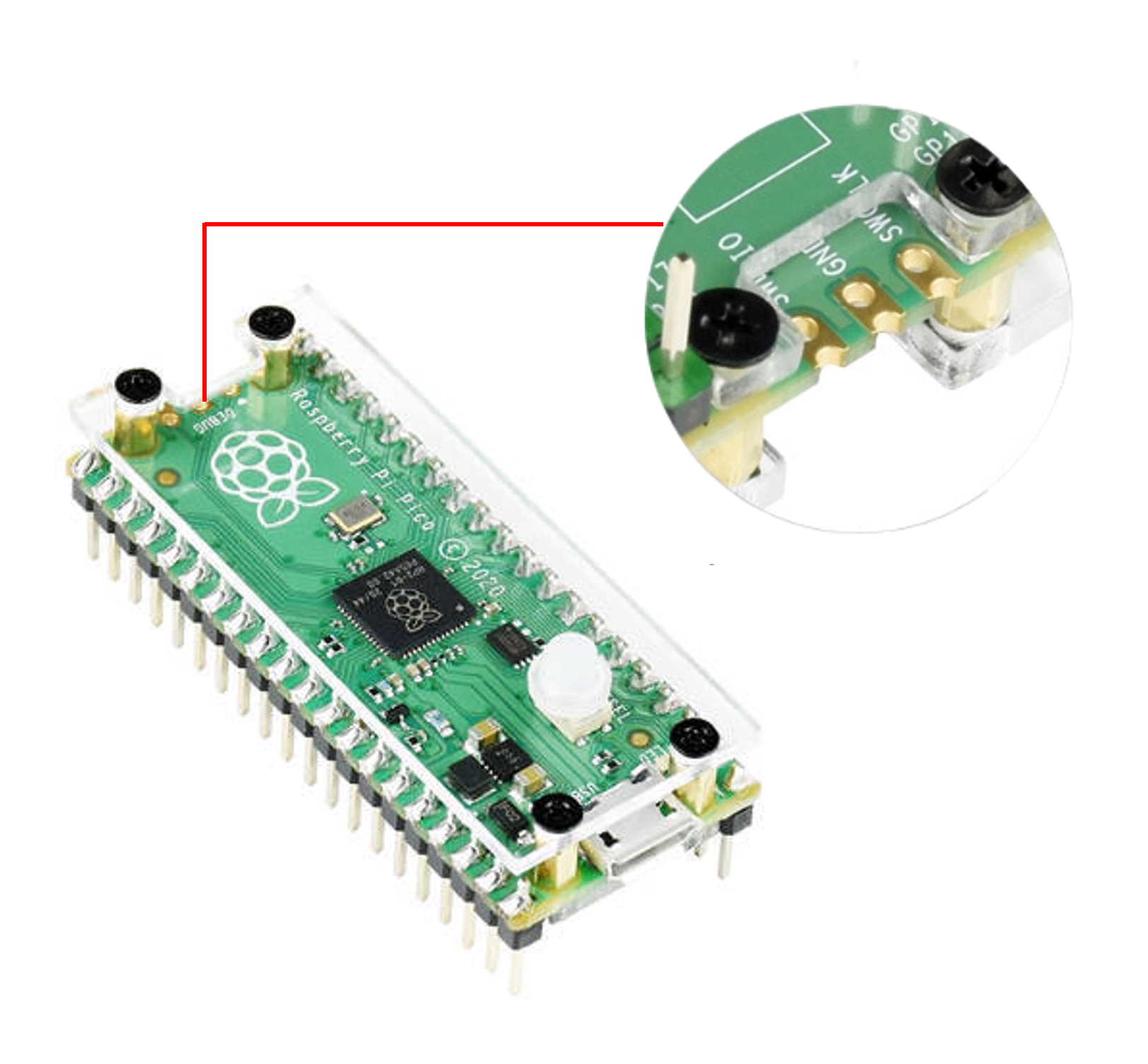

3枚の透明アクリル板を、コーナー4箇所のスタンドオフ（支柱）とネジで固定する構造のケースです。上層アクリル板を支柱で浮かせて固定する設計のため、ピンヘッダー・USBポートに加えてSWDデバッグ用ポート部分にも切り欠きが確保されています。基板の側面や裏面へのアクセスもしやすく、専用の精密ドライバー（先端が磁石になっており、ネジを引きつけるため、組み立てやすい仕様です）が付属しているため、届いてすぐに組み立てを始められます。

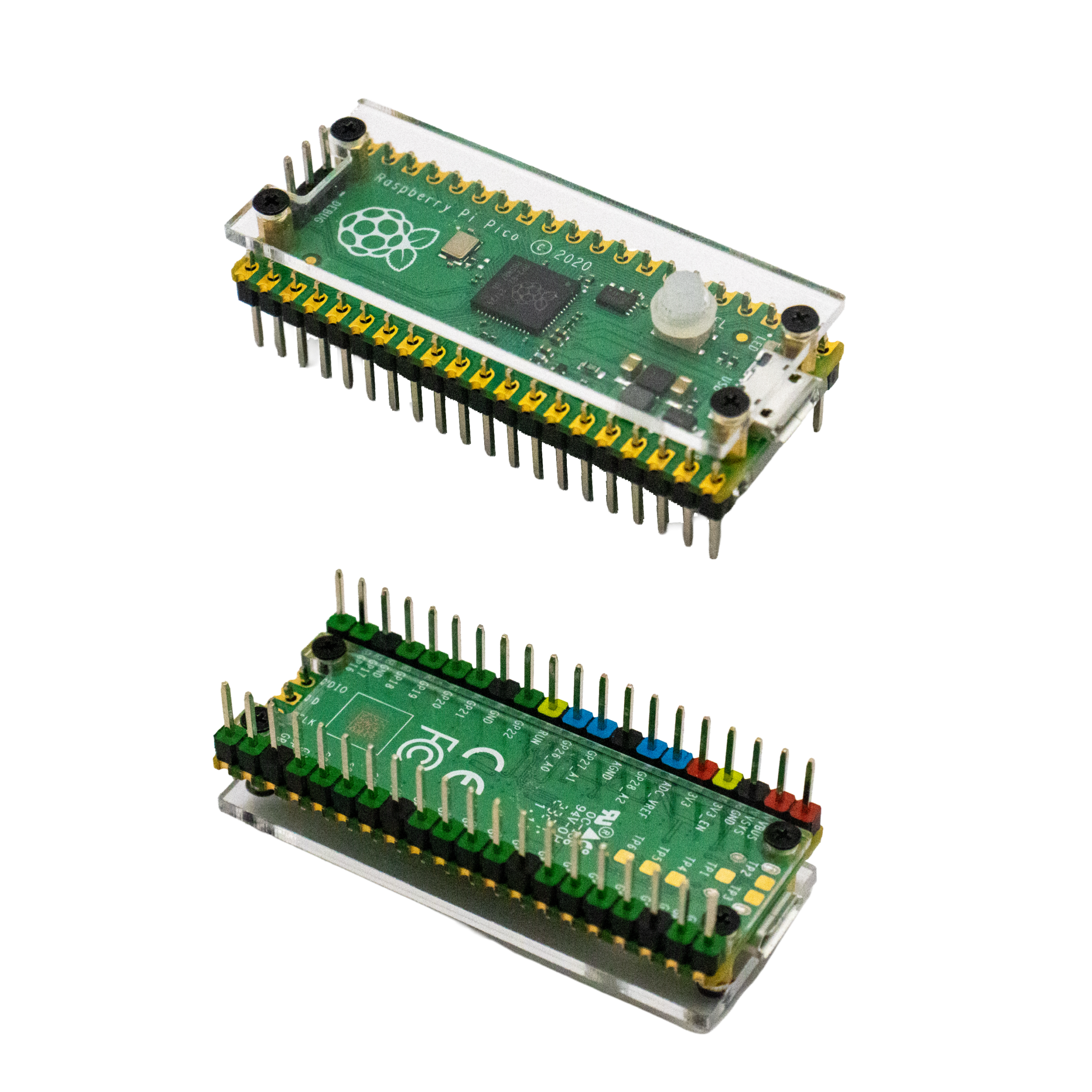

※上の2枚は、ケース(ケースD)とピンヘッダー(20ピン+3ピン)を組み立てた完成イメージ(参考)です。ピンヘッダーはハンダ付けしていない状態で撮影しています。
Raspberry Pi Pico 本体スペック
- マイコン: RP2040(Raspberry Pi財団設計)
- CPU: Arm Cortex-M0+ デュアルコア、最大133MHz
- SRAM: 264KB
- フラッシュメモリ: オンボードQSPIフラッシュ 2MB
- GPIO: 26本(うち3本はADC対応)
- 通信: UART、SPI、I2C
- USB: Micro USB(USB 1.1)
- 開発環境: MicroPython、C/C++ SDK
- 無線機能: 非搭載
- 原産国: 英国製(Made In United Kingdom) → 本パッケージに原産国表示あり

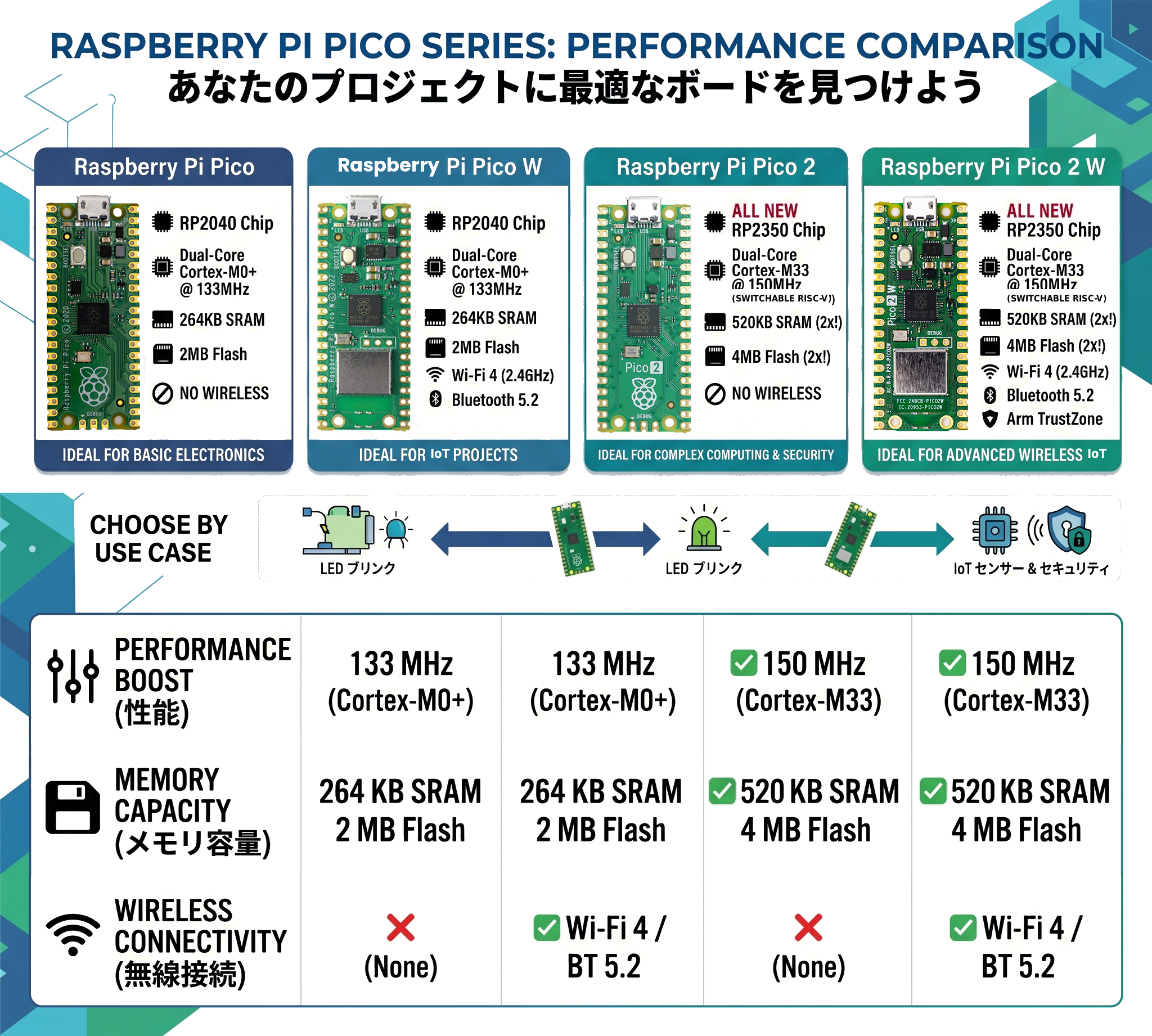

Pico / Pico W / Pico 2 / Pico 2 W 徹底比較
Raspberry Pi Picoシリーズには4つのバリエーションがあります。本セットのアクリルケースはPico / Pico 2向けの設計です(フォームファクタ51mm×21mm、40ピン、2.54mmピッチ)。Pico W・Pico 2 Wに転用する場合は、デバッグ用3ピン(SWD)の位置が基板中央部(本体内部)にあるため、3ピンを使用する際はケースの取り外しが必要です。ピンヘッダーは2.54mmピッチの標準品です。
※本セットの本体は、「Raspberry Pi Pico(無印・無線機能なし)」です。
※ケース・ピンヘッダーのみ他機種用に転用いただくことも可能です。
英国製本体を使用しています
本セットのRaspberry Pi Pico本体には、英国製(Made in the UK)の個体を使用しています。国内の正規流通ルートを通じて仕入れており、並行輸入品ではありません。パッケージにも原産国表示「Made In United Kingdom」が記載されています。
ピン配置(ピンアウト図)
※GP23・GP24・GP25は基板内部制御用(SMPS制御・VBUS検出・オンボードLED)のため、無線モデル(Pico W / Pico 2 W)では外部ピンとして自由に使用できない場合があります。
活用例
- 電子工作・電子回路の学習
- ロボット制御
- IoTセンサーデバイスの自作
- LED制御・イルミネーション
- USB HIDデバイスの自作
- MicroPython / C・C++ プログラミング学習
公式資料・参考文献
- Getting started with Raspberry Pi Pico (PDF)
- Raspberry Pi Pico 製品ページ
- Raspberry Pi Pico Datasheet (PDF)
- Raspberry Pi Pico Product Brief (PDF)
- Raspberry Pi Pico Pinout (PDF)
- RP2040 Datasheet (PDF)
- Pico microcontroller boards ドキュメント
- 福田和宏『最新Pico W対応！ラズパイPico完全ガイド』日経BP、2022年、458ページ、ISBN: 978-4-296-20177-9
- 米田聡『これ1冊でできる！ラズベリー・パイPicoではじめる電子工作 超入門』ソーテック社、2023年12月12日、256ページ
- Interface編集部(編)『ラズベリー・パイ Pico/Pico W攻略本』(ボード・コンピュータ・シリーズ)CQ出版
- 『Raspberry Piクックブック(第4版)』オーム社
- 『マイコンはじめの一歩！ Arduino IDEではじめるRaspberry Pi Pico』(2021年版/2022年版)電子書籍(Kindle)
- 『ランチにPicoはいかがでしょうか』インプレスR&D(NextPublishing)、2022年2月4日、104ページ、ISBN: 978-4-295-60040-4
