Corestein Raspberry Pi Zero W 拡張ベースセット 技適対応 情報カード付
英国製本体・SoC:BCM2835・ARM11シングルコア・RAM512MB・Wi-Fi/Bluetooth対応(802.11b/g/n・BT4.1)・放熱ヒートシンク付きケース/ピンヘッダー/USBケーブル/OTG変換ケーブル/MiniHDMI変換ケーブル同梱
英国製・国内正規品のRaspberry Pi Zero W本体に、放熱ヒートシンク付きの保護ケース、ピンヘッダー、USBケーブルに加え、OTG変換ケーブル・Mini HDMI変換ケーブルまでを一式でまとめた拡張ベースセットです。
セット内容
- Raspberry Pi Zero W 本体(1個): 英国製(Made in the UK)・国内正規品
- 保護ケース(半透明保護シール付き透明アクリル、放熱ヒートシンク付き)(1個): 上下2分割式、ヒートシンク・固定用ネジ4本・六角ナット4個・スペーサー4個付属(COR-RPI-PTS-8)
- 40ピンヘッダー(1本): 2.54mmピッチ・40ピン シングルロー(COR-RPI-PTS-20)(未実装)
- USBケーブル(1本): 1m、USB-A / micro-B、充電・通信対応、白色(COR-RPI-PTS-6)

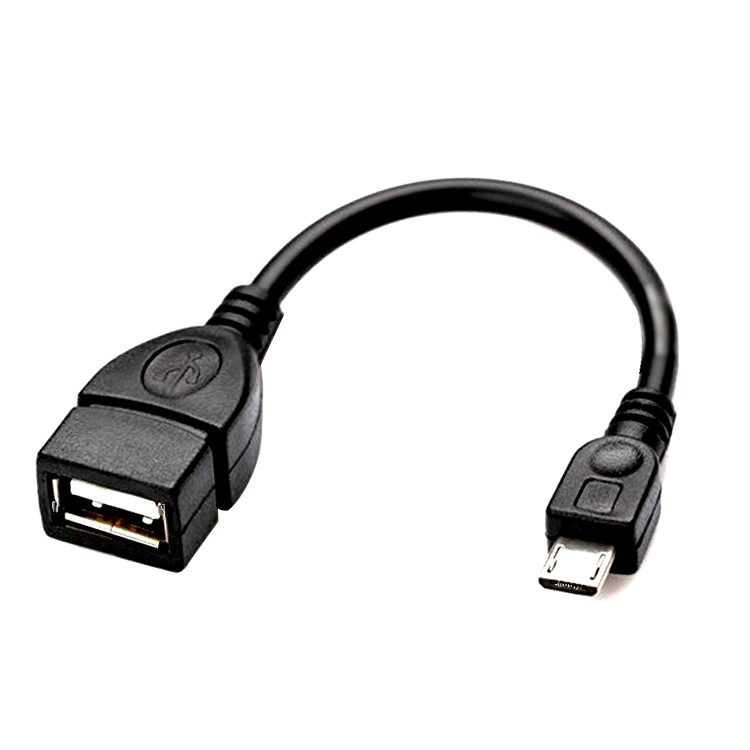

- OTG変換ケーブル(1個): Micro USBオス / USB-Aメス(COR-RPI-PTS-25)

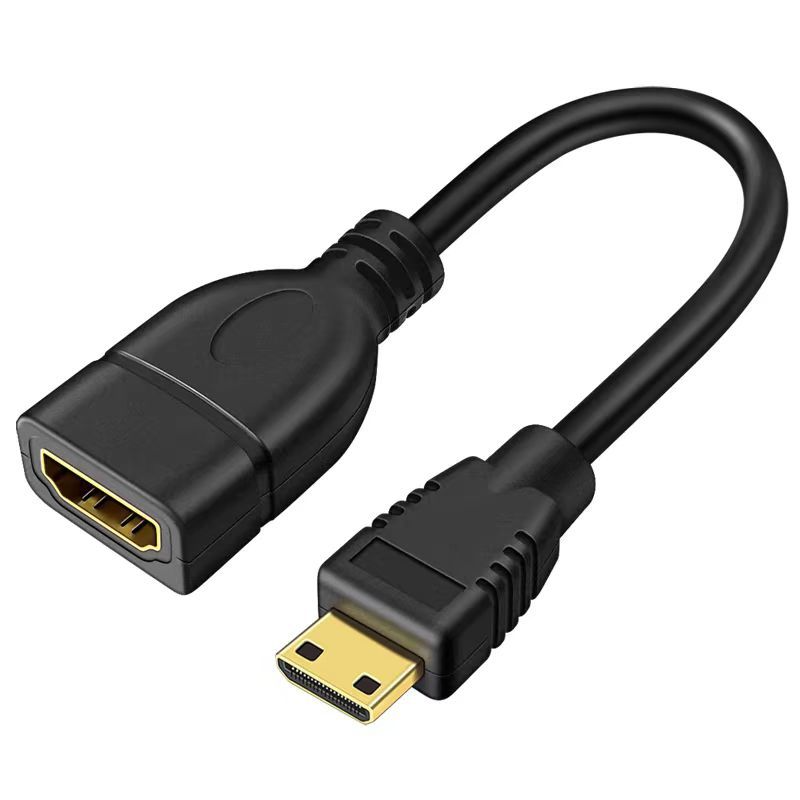

- Mini HDMI変換ケーブル(1個): Mini HDMIオス / HDMIメス(COR-RPI-PTS-26)
- 情報カード（QRコード）
※ピンヘッダーは基板に未実装であり、使用にはお客様ご自身にてはんだ付けが必要です。
※Raspberry Pi Pico/Pico W/Pico 2/Pico 2 WおよびRaspberry Pi Zero/Zero W/Zero 2 WのGPIOヘッダーの増設・交換用としてもご使用いただけます。
※本体基板上には技適マークが表示されています。詳細は商品ギャラリーの基板裏面写真をご確認ください。
商品ギャラリー

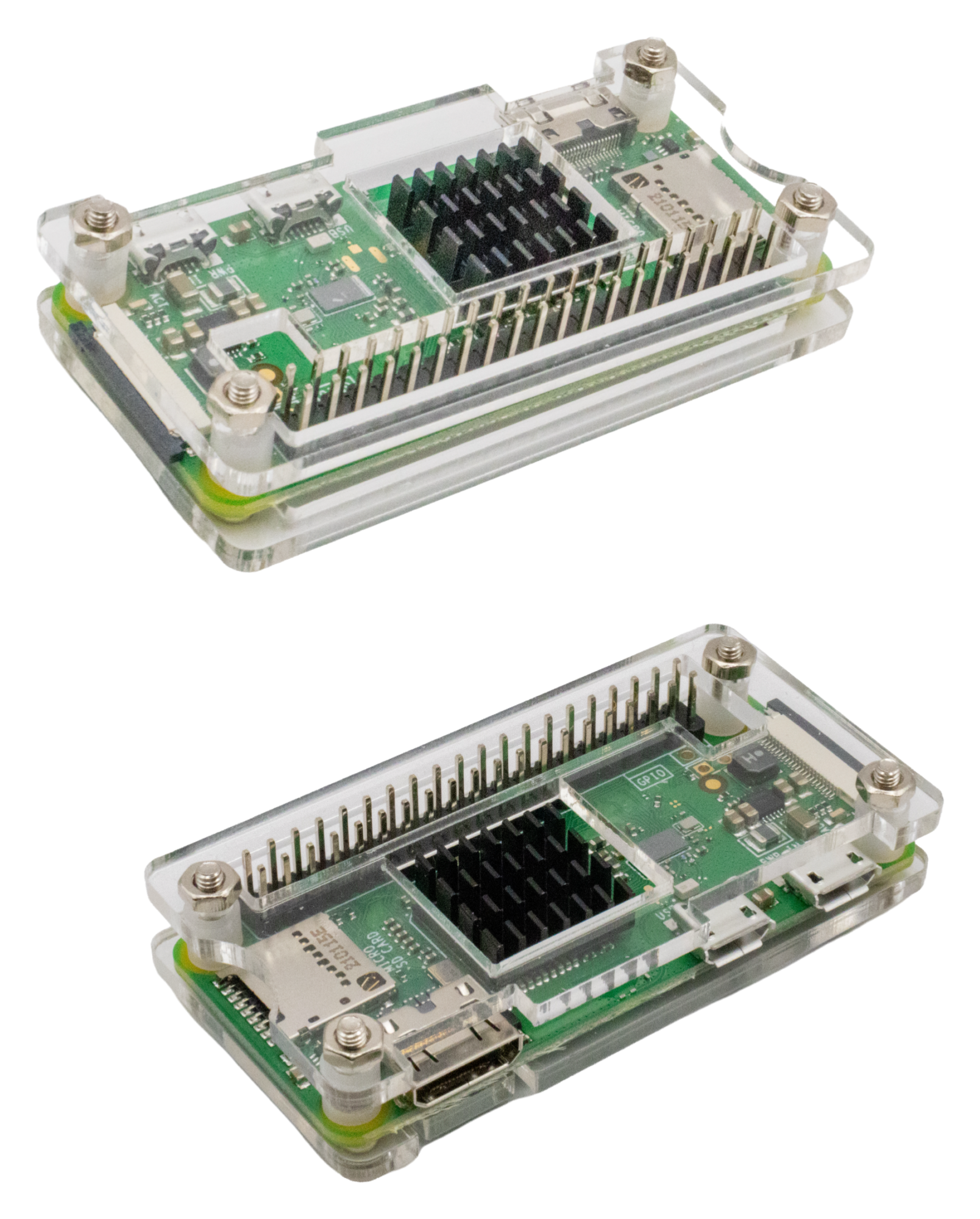

保護ケース(放熱ヒートシンク付き)について
同梱の保護ケースは半透明保護シール付き透明アクリル素材の上下2分割式で、放熱用ヒートシンクと固定用のネジ・ナット・スペーサーが付属します。Micro USBポート・Mini HDMIポート・microSDカードスロット・GPIOピンをふさがない設計です。なお、ケース表面には保護シールが貼られており、この保護シールにより半透明に見えています(剥がすと透明なアクリルケースになります)。黒色アクリルケースに比べて透明アクリルケースの保護シールは少し剥がしづらいです。剥がすことが難しい場合は、そのままでもご使用いただけます。
同梱USBケーブルと変換ケーブルについて
本セットには、Raspberry Pi Zero W本体への接続に対応したUSBケーブル(1m、USB-A / Micro USB)を1本のほか、OTG変換ケーブル(Micro USB オス→USB-A メス)と、外部ディスプレイ接続用のMini HDMI変換ケーブル(Mini HDMI オス→HDMI メス)を同梱しています。他のRaspberry Pi Zero系セットではこれらの変換ケーブル類は別途ご用意いただく必要がありましたが、本セットは追加購入なしで届いてすぐに幅広い接続をお試しいただけます。
本体にはMicro USBポートが2つあり、挿すポートによって用途が異なります。
- 「PWR」ポート: 電源専用。ACアダプタやPCのUSBポートから給電のみ行う場合に使用します
- 「USB」ポート: 給電に加え、「OTG」(USB On-The-Go、本来はPCなど「ホスト」側だけが持つ機能を、本体自身がUSBホストとして持てるようにする規格)に対応しています。このポートに同梱のOTG変換ケーブル(Micro USB オス→USB-A メス)を挿せば、キーボードやマウスなどUSB-A機器をそのまま接続できます。また、同梱のUSBケーブルでPCと直接接続すれば、USB Gadgetモードなどを用いたPC-Zero W間の直接通信も可能です(ご利用には別途Zero W側の設定が必要です)
外部ディスプレイに接続する場合は、同梱のMini HDMI変換ケーブル(Mini HDMI オス→HDMI メス)をご使用ください。なお、この変換ケーブルはディスプレイ側のHDMI端子に挿す形状(HDMIメス)のため、ディスプレイとの接続には別途通常のHDMIケーブル(HDMIオス→HDMIオス)を1本ご用意いただく必要があります。
OSイメージの書き込みはmicroSDカードに対して行う作業のため、別途microSDカード(および、PCにスロットがない場合はカードリーダー)をご用意いただき、PC上でRaspberry Pi Imager等のツールを使って書き込んでいただく必要があります。
Raspberry Pi Zero W 本体スペック
- SoC: BCM2835(Broadcom)
- CPU: Arm1176JZF-S(ARM11)シングルコア、32bit、最大1GHz
- RAM: 512MB LPDDR2 SDRAM
- 無線: 2.4GHz 802.11 b/g/n 無線LAN、Bluetooth 4.1、Bluetooth Low Energy(BLE)
- 映像出力: Mini HDMI
- USB: Micro USB(OTG/データ通信用)×1、Micro USB(電源専用)×1
- カメラ: CSI-2カメラコネクタ(カメラケーブルは別途ご用意)
- ストレージ: microSDカードスロット
- GPIO: 40ピン(2.54mmピッチ、未実装、40ピンヘッダー同梱)
- 対応OS: Raspberry Pi OS(32bit版)等(Linux)。CPUが32bitアーキテクチャ(Arm11/ARMv6)のため、64bit版Raspberry Pi OSは非対応です
- 原産国: 英国製(Made in the UK)
- 認証: 技適対応(基板上に表示。詳細は商品画像参照)
ピン配置(GPIO)
本体の40ピンGPIOヘッダーのピン配置は下図の通りです。Raspberry Pi Zero Wは他の40ピンモデル(Raspberry Pi 3/4/Zero 2 Wなど)と共通のGPIO配置を採用しています。
Raspberry Pi Zeroシリーズの中でのZero Wの位置づけ(性能比較)
Raspberry Pi Zero Wは、無線LAN・Bluetoothを搭載した最初のZeroシリーズモデルです。CPU性能は初代Zeroと同等で、上位モデルのZero 2 Wと比較するとCPU・メモリ・無線機能に差があります。詳しい比較は下図をご参照ください。
英国製本体・国内正規品について
本セットのRaspberry Pi Zero W本体は英国製(Made in the UK)で、国内の正規販売ルートを通じて仕入れた正規品です。基板裏面には「Raspberry Pi Zero W V1.1」の型式表示のほか、FCC ID・CEマーク・Raspberry Pi社のロゴが記載されており、上の商品ギャラリー写真でご確認いただけます。また、基板上には日本の電波法に基づく技適マークも表示されており、本体の無線モジュール(Wi-Fi/Bluetooth)が国内で適法に使用できることを示しています。
活用例
- IoTセンサーゲートウェイの自作
- 小型サーバー・ネットワークツールの構築
- Bluetooth・無線通信を使った電子工作
- 監視カメラ・タイムラプス撮影(カメラモジュールは別途ご用意)
- レトロゲームエミュレータなどの自作ガジェット
- Python・Linuxプログラミングの学習
公式資料・参考文献
- Raspberry Pi Zero W 製品ページ(Raspberry Pi公式)
- Raspberry Pi Zero W Mechanical Drawing(PDF、基板寸法図)
- Raspberry Pi Zero W Reduced Schematics(PDF、簡易回路図)
- Raspberry Pi ハードウェアドキュメント(Raspberry Pi公式)
- Getting started(はじめかた、Raspberry Pi公式)
- 新製品発表ブログ「New product! Raspberry Pi Zero W joins the family」(Raspberry Pi公式、2017年)
- raspi-school「Raspberry Pi Zero W/WHとは？ バージョンとスペック、用途」
- 今井一雅『Raspberry Pi ZeroによるIoT入門 – Zero W対応-』コロナ社、2017年、ISBN: 978-4-339-00901-9
- 福田和宏『これ1冊でできる！ラズベリー・パイ 超入門 改訂第9版 Raspberry Pi 1+/2/3/4/5/400/Zero/Zero W/Zero 2 W 対応』ソーテック社、2026年、ISBN: 978-4-8007-1355-1
- 福田和宏『これ1冊でできる！ラズベリー・パイ 超入門 改訂第8版 Raspberry Pi 1+/2/3/4/400/5/Zero/Zero W/Zero 2 W 対応』ソーテック社、2024年、ISBN: 978-4-8007-1333-9
- 金丸隆志『ラズパイ5対応 カラー図解 最新 Raspberry Piで学ぶ電子工作』技術評論社、2024年、ISBN: 978-4-297-14431-9
※上記の福田和宏氏・金丸隆志氏の書籍はZero Wを対応機種として明記した複数モデル対応の入門書、今井一雅氏の書籍はRaspberry Pi Zero Wを主題とした専門書です。
